ARTIFACT WI/Fiesta Image White Pixel

SISTEM: 1.5T Signa Twin Excite II (Versi Perisian 11.0M4)

MASALAH/SIMPTO

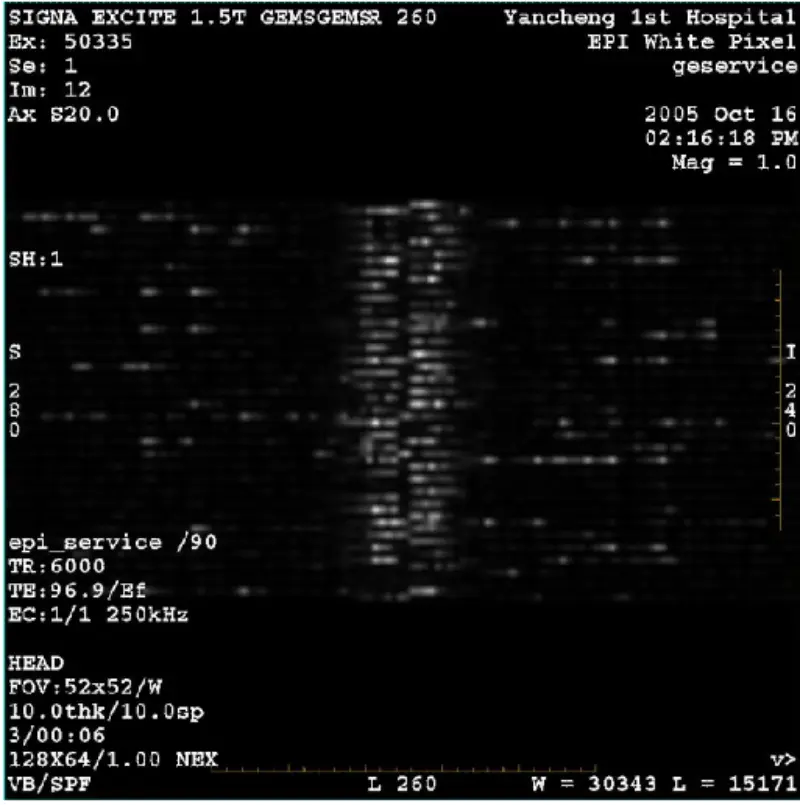

Imej DWI (Mod zum dan mod keseluruhan) dan fiesta (mod zum dan mod keseluruhan) yang mempunyai artifak retikulat atau korduroi yang boleh dilihat tidak kira apabila menggunakan gegelung badan atau gegelung kepala, imej rutin lain kelihatan biasa

SEJARAH / PETUNJUK PENYELESAIAN MASALAH

1. Super conduct Shim check, result semua lulus.

2. Keluarkan jambatan pesakit, tiada syiling dan logam lain ditemui.

3. Lakukan penentukuran grafidy semua istilah hijau.

4. Jalankan Zum dan keseluruhan BACC.

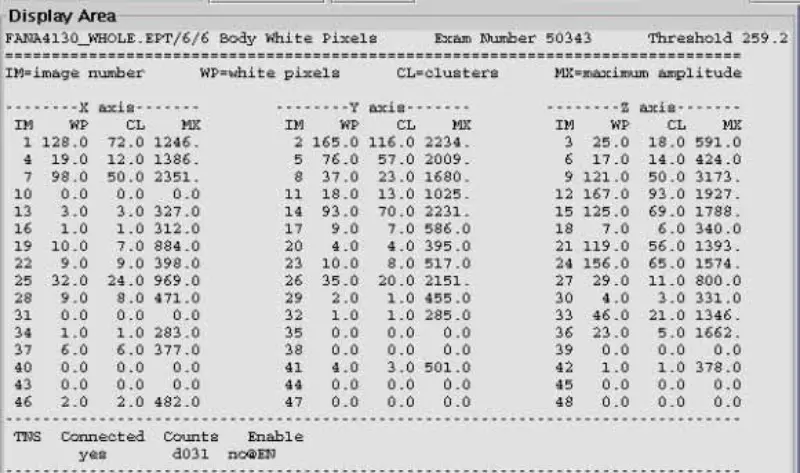

5. Jalankan Zum dan keseluruhan EPT. Hasilnya ialah piksel putih teruk dan item lain lulus

termasuk kepala dan badan. Nilai fasa dither B0 adalah dalam spesifikasi.

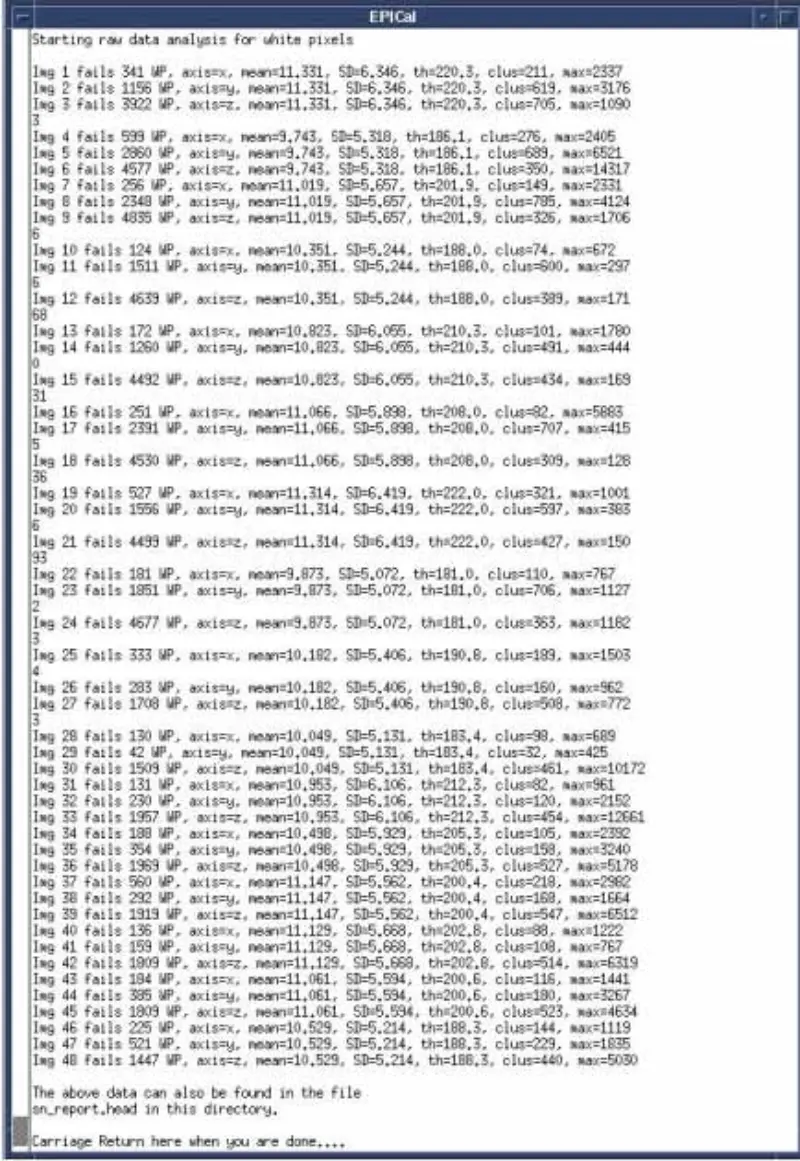

6. Jalankan ujian piksel putih, semuanya gagal.

7. Jalankan SPT semua pas. Terutamanya semua ujian kestabilan kecerunan lulus.

8. Tiru dan periksa item persekitaran di sekeliling magnet, termasuk kipas, pembesar suara, penyuntik, kepala sejuk dan sebagainya.

9. Lumpuhkan Penderia Suhu, SRI, PAC dan meja, masih ada masalah.

10. Putuskan sambungan kabel terima pada kabinet sistem I/F(Body J2 dan Kepala J5 ), tambahkan terminator 50 ohm dan blok DC ke penyambung kabinet sistem. Imbasan kepala dan badan piksel putih EPT. keputusan adalah lulus. Sahkan masalah itu tiada dalam Kabinet sistem. Sambung semula. Terima kabel di kabinet sistem I/F

11. Putuskan sambungan Gentian Optik Pemacu Kecerunan X,Y dan Z pada papan GP, ​​kepala piksel putih EPT dan imbasan badan. keputusan adalah lulus. Ia menunjukkan bahawa piksel putih disebabkan oleh kecerunan. Kelihatan bahawa piksel putih bukan sahaja hadir pada satu paksi. Kemudian gantikan SGA PS, papan GP, ​​tetapi masih ada masalah. Sambung semula X,Y,Z Pemacu Kecerunan Gentian Optik.

12. Lumpuhkan DD/TR di SSM. Putuskan sambungan kabel DD di Dinding Pen(J72,J73,J74,J75,J75), imbasan kepala dan badan piksel putih EPT. Hasilnya ialah kepala melepasi dan badan gagal. Gegelung badan tidak terputus, jadi gegelung badan menyerap isyarat. Oleh itu, hantaran kepala dan badan gagal. Untuk menyemak potongan kami, sambungkan kabel sambungan ke gegelung kepala dan letakkan gegelung kepala di luar lubang magnet, imbas piksel putih kepala. Sebagai fakta, hasilnya adalah kepala gagal. Sambung semula hanya satu kabel DD di Pen Wall, kepala piksel putih EPT dan imbasan badan. Hasilnya adalah semuanya gagal. Sahkan bahawa papan DD dan papan pembahagi bukan puncanya.

13. Sambung semula kabel DD di Pen Wall. Putuskan sambungan kabel BNC Body and Head T/R Bias di SSM.EPT white pixel head dan body scan. Hasilnya adalah semuanya gagal. Sambung semula kabel bias badan dan kepala ditanggalkan. Putuskan sambungan kabel output kepala dan badan pada imbasan piksel putih SRFDII.EPT. Hasilnya adalah semuanya gagal. Mengesahkan masalah itu bukan dalam AMP SRFDII dan SSM.

14. Putuskan sambungan kabel I dan Q di Hibrid. Jalankan imbasan piksel putih EPT kepala. Keputusan gagal. Suspek Hibrid. Gantikan Hibrid. Tetapi masalah masih.

15. Tanggalkan penutup hadapan magnet. Periksa kabel tanah perisai RF dan kabel penderia Suhu. Kabelnya OK.

16. Keluarkan gegelung Body RF dari TRM. Jalankan imbasan piksel putih EPT kepala, keputusan gagal.

17. Keluarkan perisai RF daripada TRM. Jalankan imbasan piksel putih EPT dengan keluar perisai RF. Keputusan gagal. Gantikan perisai RF dan jalankan imbasan piksel putih EPT. Masalah masih.

PUNCA/PENYELESAIAN AKAR

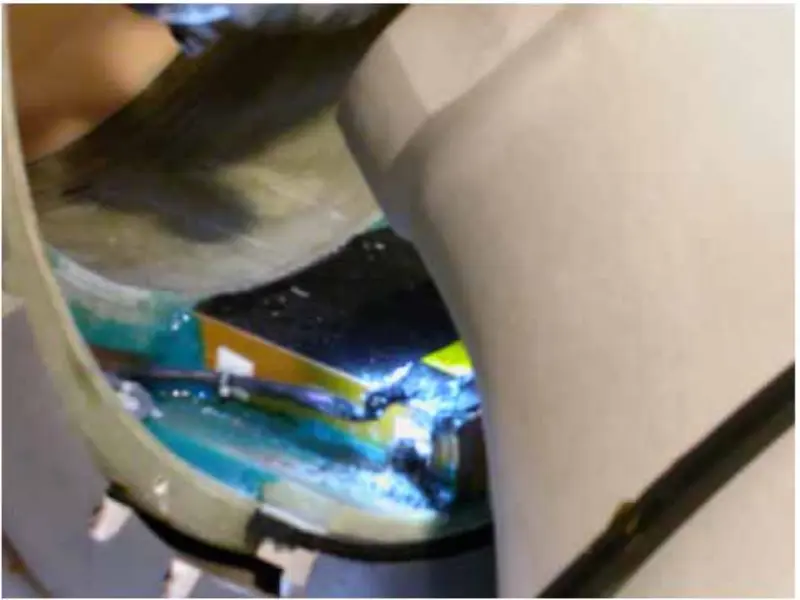

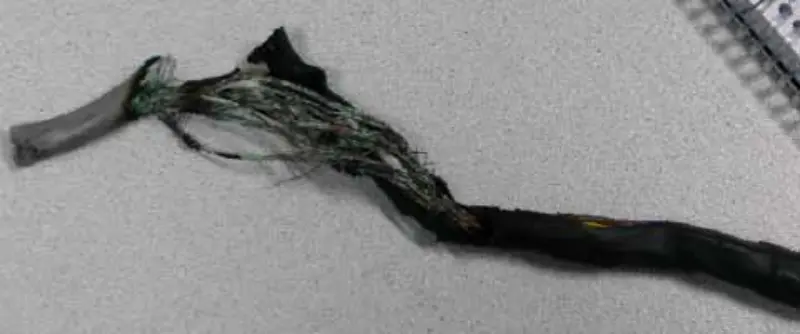

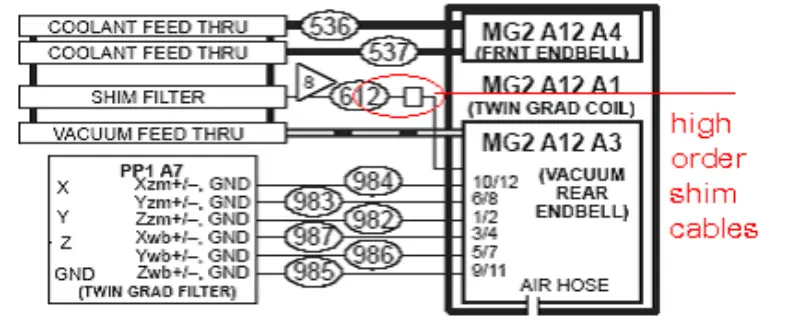

Daripada tindakan dan analisis di atas, kami membuat kesimpulan bahawa masalah itu harus disebabkan oleh gegelung kecerunan. Jadi kami mengeluarkan penutup depan dan belakang magnet, periksa dan ketatkan bolt yang berkaitan dengan gegelung kecerunan. Selepas menanggalkan penutup belakang magnet, kami dapati kabel shim tertib tinggi telah terbakar menjadi hitam.

Kerana tiada pilihan shim pesanan tinggi di tapak ini, kami memotong kabel shim pesanan tinggi. Kami menanggalkan kabel secara berasingan dan mengikat setiap kabel menggunakan pita pelekat terlindung. Pulihkan semuanya, jalankan imbasan piksel putih EPT. Semua lulus. Selepas pembaikan tempatan ini, sistem adalah OK. Tiada piksel putih seperti sebelumnya pada imej DWI dan Fiesta.

Kabel pesanan tinggi mesti rosak di kilang. Kabel yang rosak bercantum dan membentuk banyak bulatan terkecil. Apabila menjalankan imbasan DWI, bulatan menyebabkan lebih banyak haba daripada imbasan lain. Jadi kabel terbakar hari demi hari dan menjejaskan imbasan DWI. Hakikatnya, semakin hari, kesannya semakin teruk.
