Artifak FSE dan GRE

SISTEM: MR 0.35T Ovation

Hospital: Hospital Besar Medan Minyak Daqing

MASALAH/SIMPTOM

Imej protokol FRFSE dan GRE mempunyai hantu dan kadangkala imej SNR rendah muncul dalam satu siri. Tetapi imej protokol SE adalah perkara biasa.

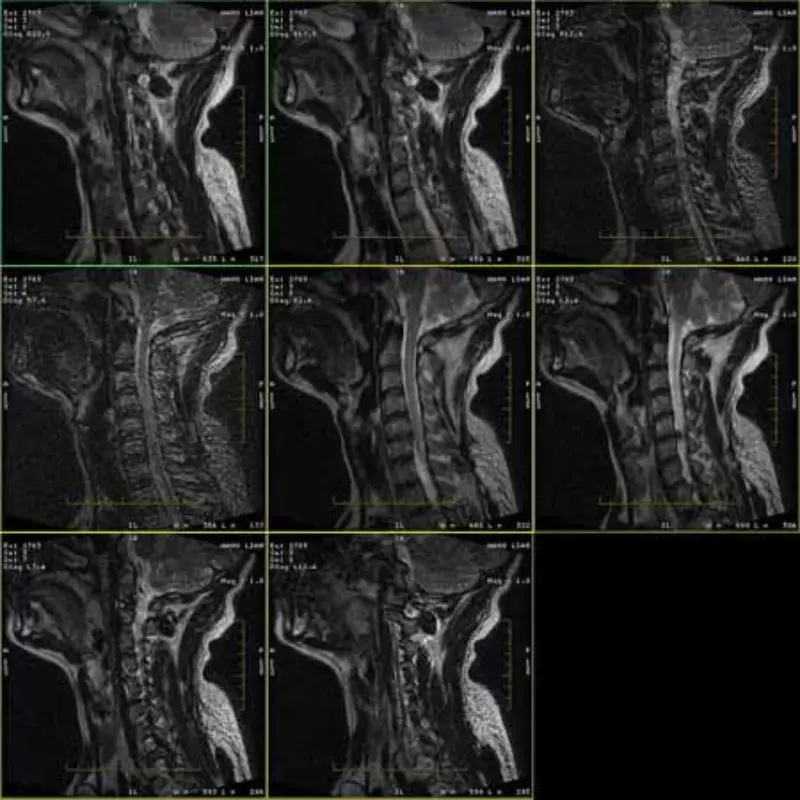

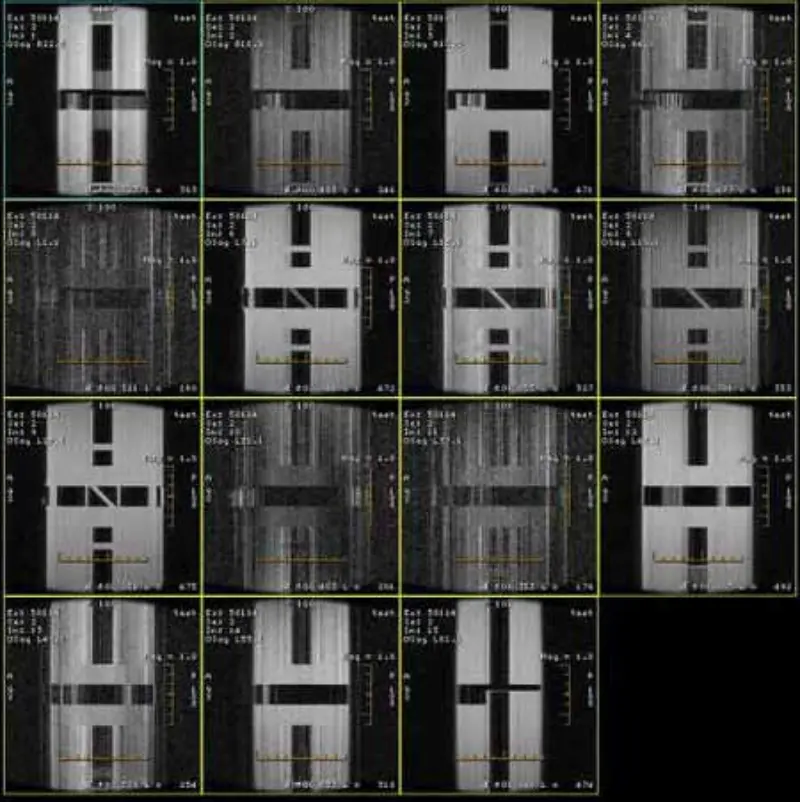

Sila lihat lampirkan gambar.

SEJARAH / PETUNJUK PENYELESAIAN MASALAH

1. Artifak ini hanya berlaku dalam imej protokol FRFSE dan GRE, tetapi protokol SE

imej tidak pernah muncul. Lakukan Pemeriksaan SPT Kepala, kepala SNR adalah marginal (kira-kira 8.2).

2. Memeriksa pintu RF, kuasa pencahayaan, kuasa TCU, bekalan kuasa PAC dan Paparan magnet, semuanya ok.

3. Menukar penguat kecerunan, penapis pada SRU dan kabel, artifak masih berlaku dalam protokol yang Sama.   Muka surat 3 daripada 3

4. Uji bahagian bawah di tapak lain, semuanya ok. kecerunan PSU, TYMEII , SCA, IPG II, UCERD, RF Amp, RFI, MSHS dan gegelung Kepala

5. Periksa sifat diod DD, kabel DD dan HV, semuanya normal.

6. Lumpuhkan output isyarat RF UCERD, artifak hilang.

7. Tukar Penerima dan terima kabel dan pintasan MA, masalahnya masih ada.

8. Buka gegelung Badan, letakkan di luar magnet, sambungkan semua kabel dan imbas semula, artifak masih wujud.

9. Kami memeriksa bekalan kuasa dan tanah dan mendapati penyambung tanah pada PP (Bilik Magnet) sangat longgar. Kami mengetatkannya dan mengimbas semula, kepala SNR bertambah baik

(Ketua SNR: 8.9)

PUNCA/PENYELESAIAN AKAR

Akhirnya kami dapati seseorang menyambungkan 1 wayar daripada 1 daripada 3 wayar hidup kuasa peralatan MR

membekal di luar Jabatan MR tanpa kebenaran. Selepas tanggalkan wayar dan imbas semula, sistem menjadi normal dan kepala SNR ialah 9.3.

Jadi kualiti bekalan kuasa akan menjejaskan kualiti imej.
