Penyelesaian Masalah untuk gegelung Kardik 8ch SNR rendah

MASALAH/SIMPTOM

Apabila menggunakan pengimbasan gegelung jantung 8 saluran, SNR imej tidak bagus. Cari isyarat sangat rendah apabila menggunakan pengimbasan manual.

PUNCA/PENYELESAIAN AKAR

Papan ibu ASM multicoil bersepadu teruk. (dinatron, IC: HC105)

SEJARAH / PETUNJUK PENYELESAIAN MASALAH

1. Gunakan ujian larian gegelung jantung 8 saluran SNR, semua saluran gagal.

2. Gunakan alat MCRT semak SNR 8 saluran, semua laluan saluran. Kemudian mesti gegelung mempunyai masalah.

3. Tempah gegelung baru, tetapi masalahnya sama. Imej juga rendah SNR.

4. Periksa kuasa pemacu modul dan semua saluran papan I/O STIF dan IRF. The

8 saluran adalah OK.

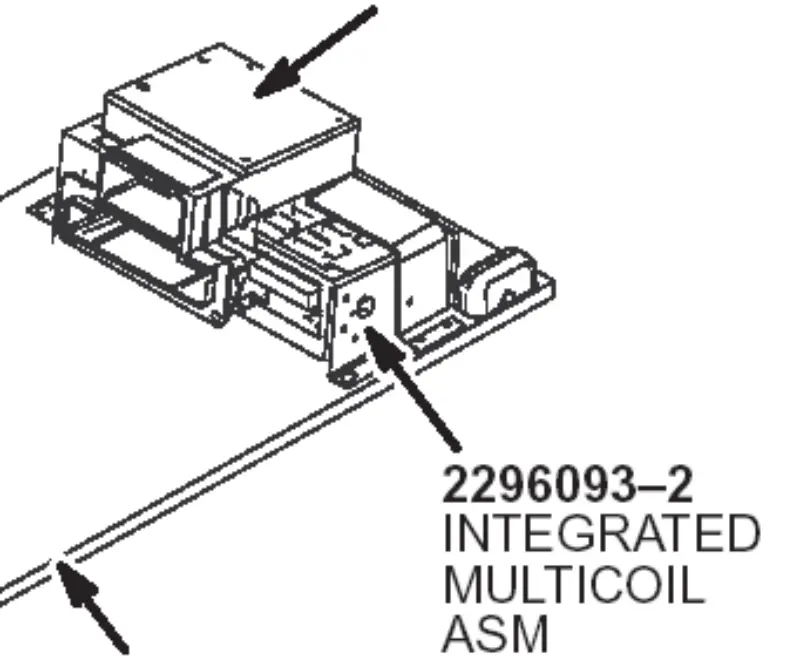

5. Gantikan ASM multigegelung Bersepadu kepada imej jantung normal 8 saluran.

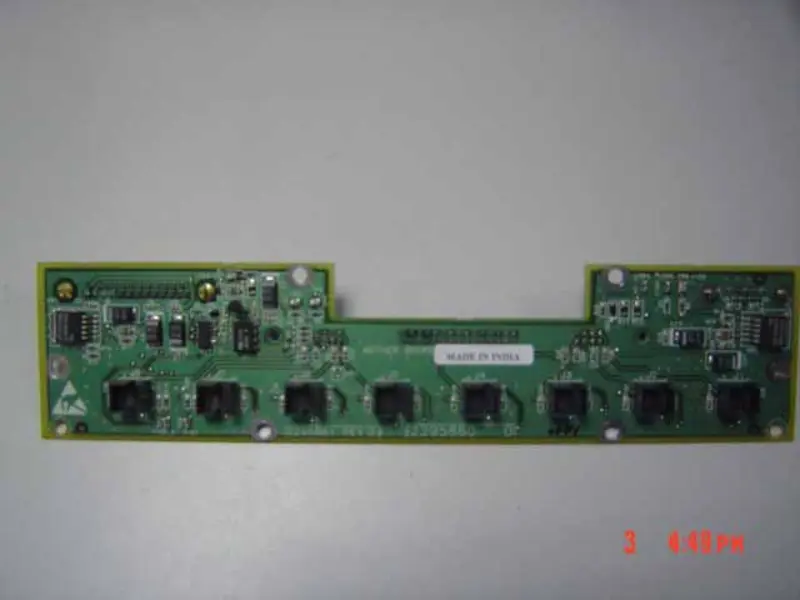

6. Periksa papan ibu, cari HCT04(6反向器) dan dinatron buruk.

Pembelajaran:

Apabila kita menentukan tempat gagal 8 saluran adalah sisi gegelung jika menggunakan alat MCRT, lebih baik kita menyemak 8 saluran di tapak lain.
